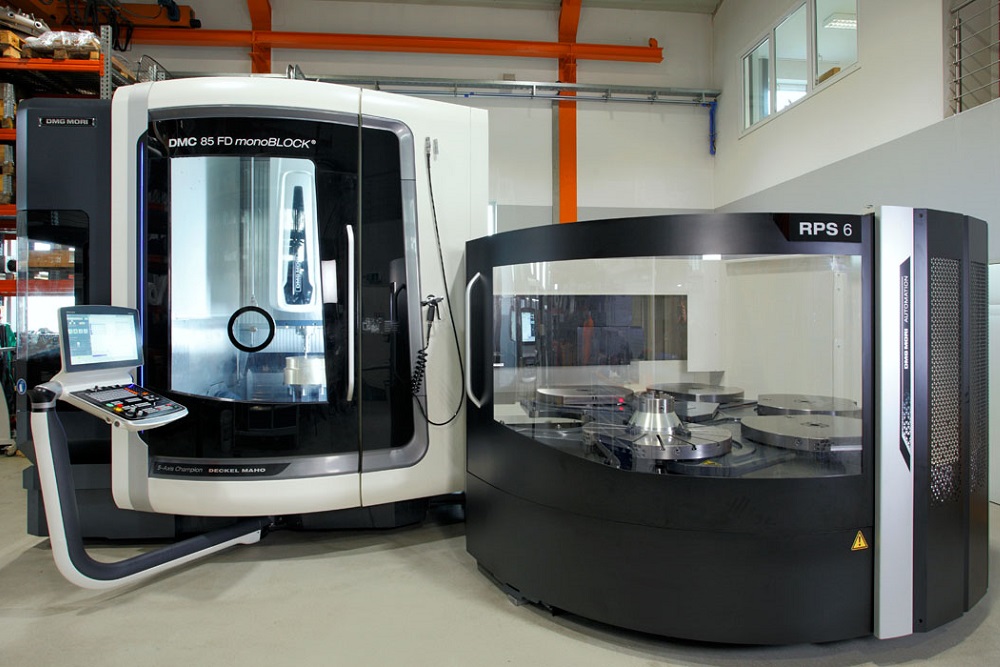

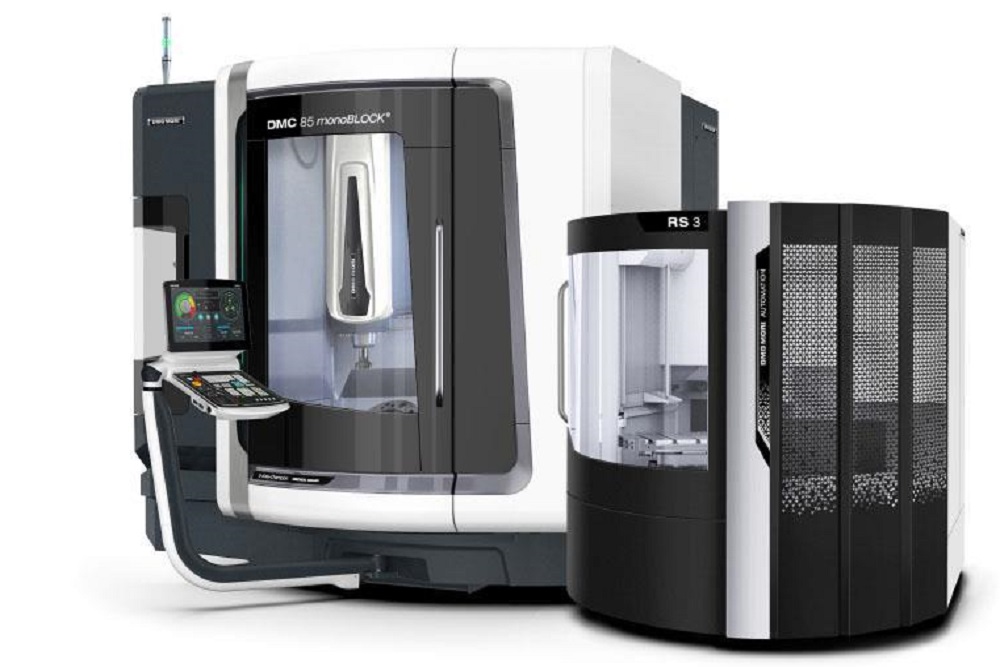

Fünf-Achs-Bearbeitungszentrum DMC 85 monoBLOCK FD

Maschinendaten unserer DMC 85 monoBLOCK FD

Verfahrwege [ X / Y / Z ]935 / 850 / 650 mm
Schwenkwinkel A-Achse
Drehbereich C-Achse
+/- 120°
360°
max. Störkreisdurchmesser
max. Werkstückhöhe
800 mm
590mm
max. Werkstückgewicht1.000 kg
max. Drehzahl der Frässpindel
max. Drehzahl der C-Achse (Schwenkrundtisch)
20.000 min-1
800 min-1
Kleinste Positionierschritte der Drehachsen0,001°

Ausstattung

RPS 6 (Rundspeicher mit 6 Palettenplätzen)
Palettengröße (Schwenkrundtisch) ø800 x 630 mm
Werkzeugwechsler mit 120 Magazinplätzen HSK 63
10 – 80 bar Innenkühlung (frequenzgeregelt)

Technologiezyklen

Interpolationsdrehen
